產品介紹

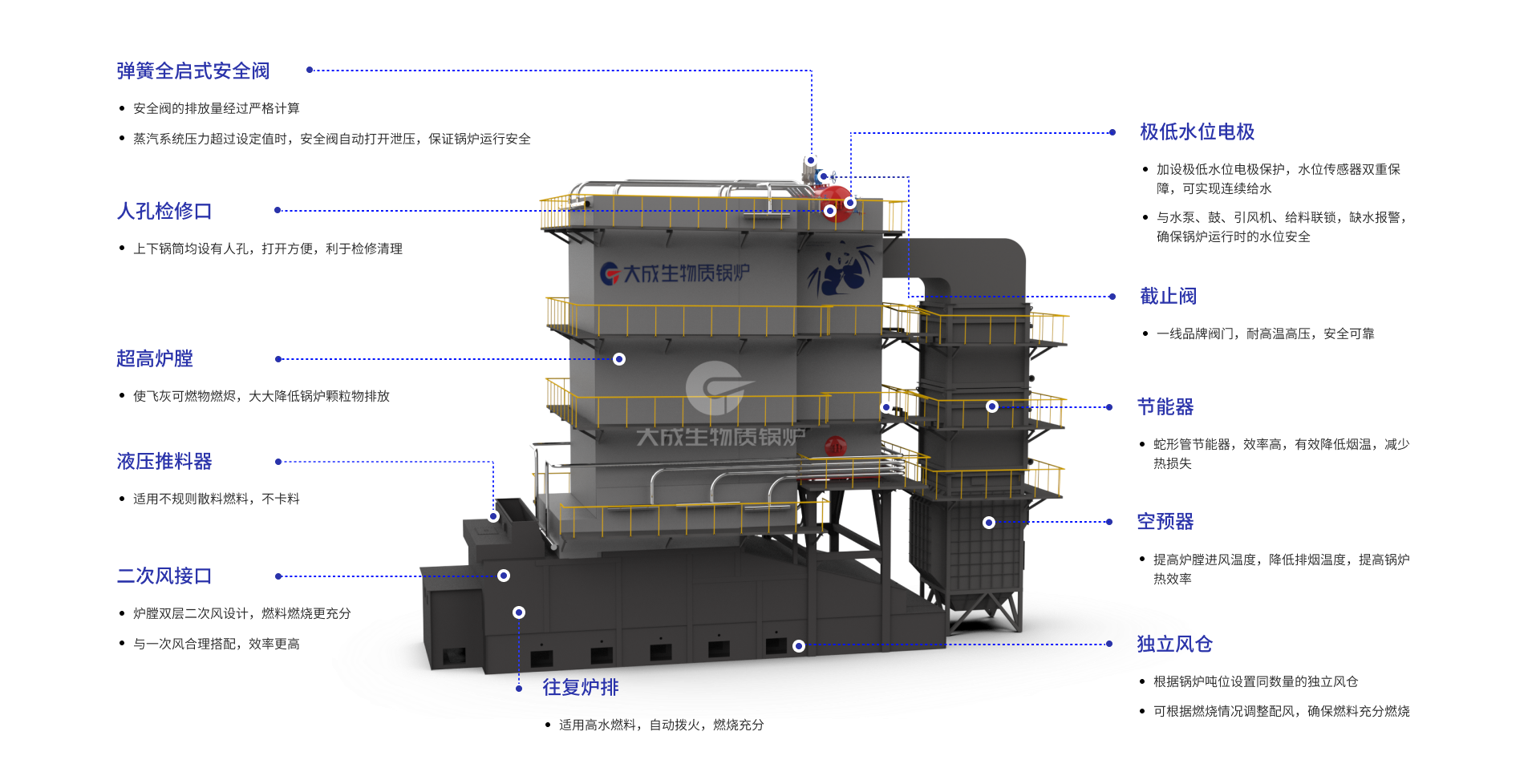

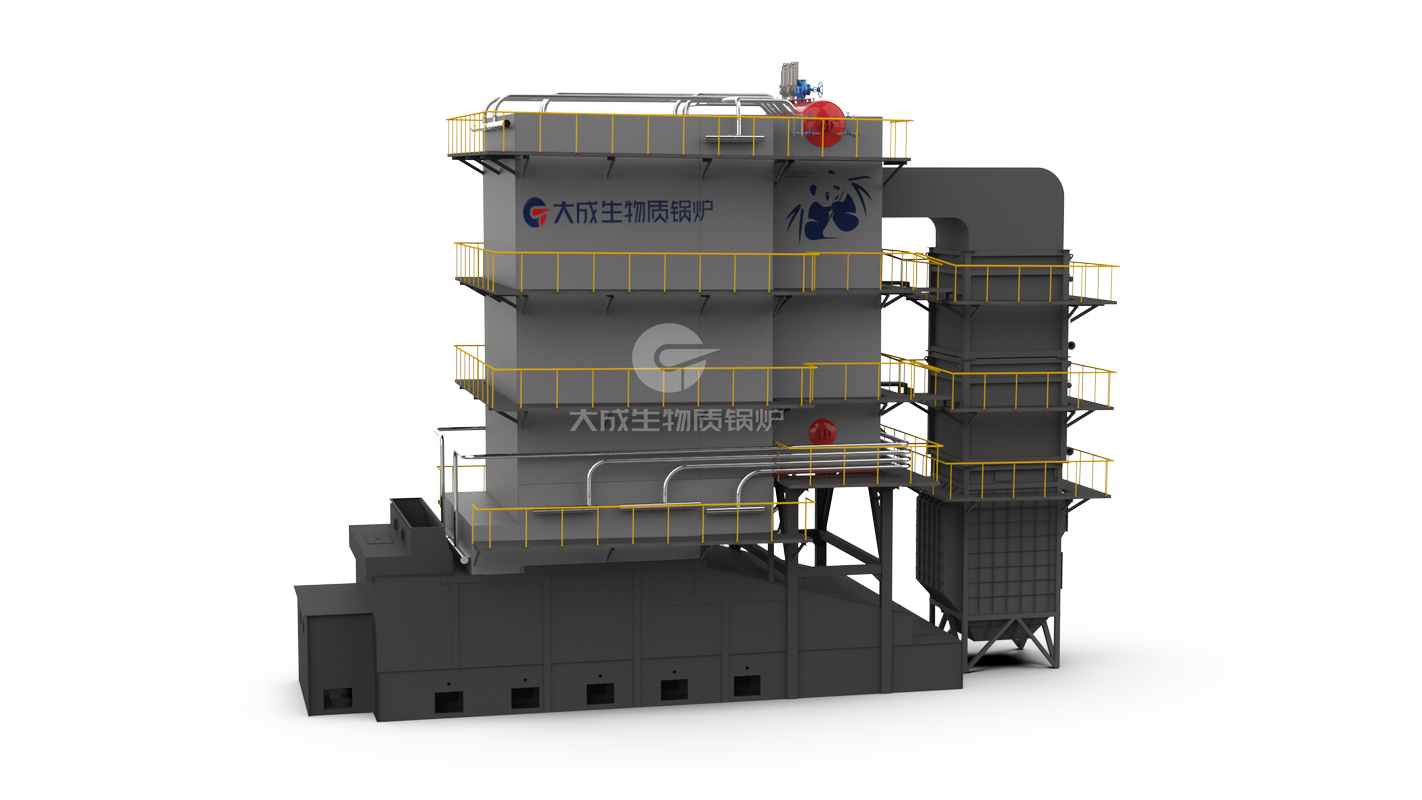

SHW型樹皮、菌渣燃料蒸汽鍋爐,鍋爐主機由爐排底座、多塊水冷壁鋼架、對流受熱面本體幾大部分組成,到達現場在再進行組裝。采用雙鍋筒橫置式結構布置,由于燃料水分過高,燃燒設備選用往復爐排,本體上下鍋筒之間布置有密集的對流管束作為對流受熱面。燃料在爐膛內燃燒,水冷壁受輻射熱加熱,產生的高溫煙氣由下至上多回程橫向沖刷對流管束受熱面后從本體頂部引出,經省煤器、空氣預熱器使得煙溫降低后,經除塵器后到煙囪排出。

鍋爐結構:雙鍋筒、橫置式布置結構

產品介紹
產品優勢
智能控制
  • 采用PLC、DCS一鍵啟動操作,鍋爐可實現全自動無人操作運行,給料、配風、給水、出渣都是自動運行。
  • 實時檢測:爐膛溫度、爐膛負壓、排煙溫度、氧含量、鍋爐出口壓力、鍋爐出口溫度、給水流量,鍋爐故障自動報警。
  • 爐排風室定時自動放灰(用氣缸代替人工放灰)
低碳環保
  • 生物質燃料是全世界公認的“零”碳排放燃料;
  • 粉塵排放<10mg/m3、NOx<100mg/m3、SO2<20mg/m3、排煙黑度≤林格曼1級別。
安全可靠
  • 采用雙沖量連續水位控制系統,確保鍋爐水位始終處于正常;
  • 配備DAS采集系統,實時檢測鍋爐運行測點信號,任何異常自動報警,確保運行安全。
高效節能
  • 生物質燃料來源廣泛,價格實惠,相比天然氣便宜許多;
  • 鍋爐本體采用多回程結構,使熱量能夠充分轉換,熱效率高達87%;
  • 配置余熱回收裝置,大大降低燃料成本;
  • 雙層二次風,精準配風,過量空氣系數低,鍋爐熱效率高。
系統流程圖
給料出渣系統流程
皮帶輸料
爐前給料機構給料
燃料被送入燃燒室充分燃燒
螺旋式出渣機
煙氣系統流程
燃料在爐膛燃燒產生的煙氣經過鍋爐四回程
省煤器 鍋爐煙氣出口
空氣預熱器 干式除塵器
煙囪 引風機 布袋除塵器
鍋爐房布置圖
生物質鍋爐選型
鍋爐型號 燃料 燃料水分 蒸發量/功率 爐型 壓力
蒸汽鍋爐 顆粒、木片 ≤35% 6~60t 鏈條爐排 1.25~2.5MPa
樹皮 ≤60% 6~60t 往復爐排 1.25~2.5MPa
有機熱載體鍋爐 顆粒、木片 ≤35% 700~21000KW 鏈條爐排 0.4~0.7MPa
樹皮 ≤60% 700~21000KW 往復爐排 0.4~0.7MPa
